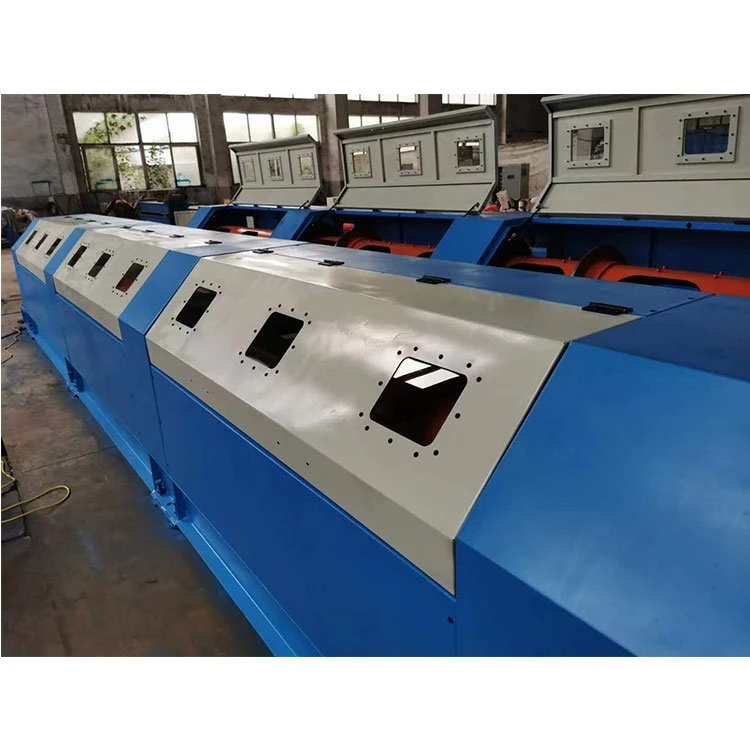

165/12 Horizontali vamzdžių vingiavimo mašina

Serijos numeris

Įsigytos įrangos pavadinimas

Bendrieji matmenys

Modelis

Skaičius

Svoris

1

Didelio greičio vamzdžio suktuvas

Plotis 1000* aukštis 1300* ilgis 612000

12/165

4100KG

Įrangos sudėtis

1, įrangą sudaro centrinė linija, statinė, formavimas, trauka, įtraukimo linija, elektrinė valdymo dalis;

projektas

Serijos numeris

Įrangos struktūra

Prietaiso funkcijų reikalavimai ir parametrai

nata

Pagrindas šis darbas gali ir ženšenis Skaičius

1

Vielos skersmuo prieš sukant (mm)

0,1 ~ 0,30

2

Skersmuo po sukimo (mm)

0,3 ~ 1,5

3

Sukimo diapazonas (mm)

1-100

4

Įrangos greitis (R.P.M.)

Maksimalus greitis 2000 aps./min., darbinis greitis 1800 APS./min., Įrangos greičio reguliavimas gali būti nustatytas slaptažodžiu (PLC funkcijos valdymas)

5

Įrangos veikimo kryptis

Atsuktas į prietaisą, viela yra dešinėje pusėje

6

Sistemos pasukimo kryptis

S/Z

7

Vamzdžių sriegimo režimas

Sriegimas

8

Plieninės vielos stiprumo diapazonas (Mpa)

600 ~ 2800

9

Sustokite, kai pasiekiamas iš anksto suprojektuotas skaitiklio ilgis

Matavimo matuoklis priima PLC automatinį sustojimą matavimo matuokliui, skaitiklio tikslumas ≤ 1,5%.

10

Įranga turėtų automatiškai sustoti, kai cilindro korpuso ir presavimo štampo srityje aptinkama nutrūkusi linija

Įranga turi atjungimo sustabdymo signalizacijos įtaisą.

11

LED apšvietimas sumontuotas apsauginio dangtelio viduje

Smūgiams atsparių žibintų ir žibintų paviršiuje turėtų būti numatyta saugos apsauga, kad būtų išvengta kitų objektų ir plieninės vielos susidūrimo.

12

Skydas

Kiekvienas I ratas atitinka stebėjimo langą. Matomas langas pagamintas iš grūdinto stiklo, o apsauginis dangtelis lanksčiai atidaromas aukštyn ir žemyn besiūliu plieniniu vamzdžiu. Mašiną galima nedelsiant sustabdyti, jei ji atidaroma ≤150 mm. Kai apsauginis dangtelis yra atidarytas ir neužrakintas, platformą galima tik perkelti, tačiau jos negalima paleisti įprastai. Didžiausias triukšmas yra 82dB, išbandytas 1000 mm atstumu nuo apsauginio dangtelio

Išdėliokite centrinį laidą

Šėrimo tipas

nesisukantis

I ratų kėlikliais sistema

Yra veleno tipas, guolio atramos mechaninė pastovi įtempimo linija.

Slopinimo sistema

Naudokite specialų dilimui atsparų virvės spyruoklės varžto reguliavimą

Atleidžiančiojo I rato skersmens diapazonas (mm)

165 (Pagal paklausiojo I rato reikalavimus)

Cilindro viduje darbinis ratas tiesia liniją

13

I ratų kėlikliais sistema

Yra veleno tipas, guolio atramos mechaninis pastovus įtempimo iškrovimas, įtempimo svyravimas yra mažesnis nei 1N, įtempimo diapazonas 5 ~ 20N.

14

Slopinimo sistema

Naudokite specialų dilimui atsparų virvės spyruoklės varžto reguliavimą

15

Atleidžiančiojo I rato skersmens diapazonas (mm)

165 (Pagal paklausiojo I rato reikalavimus)

Cilindro dalis

16

I ratų skaičius kiekviename cilindre

3 statinės *4 statinės =12

17

Cilindro vielos sistemos tipas

Kiekviename lenkime sumontuokite kreipiamąjį ratą, kad pravažiuotumėte liniją, ir įsitikinkite, kad klojant liniją plieninė viela neslysta.

18

Volframo karbido antgalio vidinis skersmuo išoriniam vielos nukreipimui

Srieginis antgalis pagamintas iš kieto lydinio YG8 medžiagos, kurios vidinis skersmuo yra 5 mm. Jis tvirtinamas varžtais priveržiant ir klijuojant, kad būtų užtikrintas patikimas tvirtinimas.

19

Vielos išleidimo kampas vielos dėklo kampas

Didžiausias kampas nuo vielos antgalio, esančio gėlių plokštės centre, iki vielos antgalio ties statinės sienele turi būti ne didesnis kaip 30°. Didžiausias dviejų nutrūkusių linijų kampas nuo pirmosios statinės vielos išleidimo angos iki paskutinės statinės vielos įleidimo angos turi būti ne didesnis kaip 25°. Didžiausias nutrūkusių linijų kampas nuo antrosios statinės vielos išleidimo angos antgalio iki atsiskyrimo disko vielos išleidimo angos turi būti ne didesnis kaip 25°. Specialus lydinio štampas turi būti sumontuotas išleidimo angoje arba lenkime, kad plieno viela neslystų nuo lydinio štampo.

20

Cilindro atraminis guolis

Didelis guolis

Gamintojas NSK

21

Cilindro atrama didelis guolių tepimas

Tepalas suteptas, kiekvienas guolis sumontuotas ant guolio sėdynės, darbinė temperatūra ≤75 °C

22

Guolių sėdynės konstrukcija

Kaliojo ketaus. (QT - 400)

23

Sienų storis (mm)

Ne mažiau kaip 9 mm

24

Cilindrų sistemos dinaminė sistema

Išskiriamas sustojimas ir avarinis sustojimas. Normalus sustojimas turėtų būti sustabdytas po lėtėjimo, kurį galima pasiekti stabdant energiją ir kitais būdais. Įprasta stabdymo stabdymo trukmė yra trumpesnė nei 20 sekundžių, o avarinis sustojimas turėtų būti baigtas per 10 sekundžių. Stabdžių kaladėlės lengvai keičiamos po susidėvėjimo.

25

Vielos dėklo rėmo I rato užraktas

Vielos dėklo rėme yra veleno guolis, palaikantis vertikalų pastovaus įtempimo klojimą, ir automatinis reguliavimas, nustatantis įtempimo įtaisą, užtikrinantį, kad kiekviena plieninė viela ir vija būtų tolygiai išdėstytos. Slopinimo įtempio varžto reguliavimas dešinės rankos veikimui. Kiekvienas vielos dėklas gali patenkinti ø 165 I rato gamybos poreikius.

26

I rato guolio režimas

Horizontalūs atraminiai laidai

27

I ratų slopinimas vielos dėkle

Automatinis vielos įtempimo įtaiso reguliavimas, užtikrina, kad kiekviena plieninė viela, vingiuota linija būtų vienoda. Aš ratu ant linijos, slopinimo diržas sumontavo spyruoklę, slopindamas įtempimo varžto reguliavimą dešinės rankos veikimui.

28

Nutrūkusios linijos aptikimo įrenginys

"Break line" signalizacija, PLC programos valdymas.

29

Lygiagretaus cilindro konstrukcija

Cilindro korpusas yra išorinė sriegimo linija, užtikrinanti, kad plieninė viela nuo cilindro korpuso išleidimo angos iki preso štampo uždarymo žiočių būtų vienoda ir nebūtų skersinio lenkimo reiškinio, o didžiausias sulankstomas kampas tarp statinės korpuso išleidimo angos ir vielos plokštės išleidimo angos neturi būti didesnis kaip 25°.

30

Priimančioji bazė

Sekcijos plienas + plienas + betonas

31

Veleno pavaros dėžutė

Besisukantis diskas

Į Figūros sritį Domenas

32

Vielos dėklo skylių paskirstymas

12 skylių rinkinys. Kiekvieno vielos dėklo rinkinio sriegimo antgalis yra pagamintas iš kieto lydinio YG6X medžiagos, vidinis sriegio antgalio skersmuo yra 5 mm, o klijų tvirtinimo būdas taikomas patikimam tvirtinimui užtikrinti.

33

Aparatas prieš deformaciją

"Bayonet" diegimas yra rezervuotas ir pritaikytas pagal produkto struktūros specifikacijas

34

Uždarymo kampas paspaudus štampą

25 ° ar mažiau

35

Spaudos linijos štampo laikiklio konstrukcija

Slėgio spyruoklė reguliuoja slėgį

36

Paspaudus štampo dydį

60*40*(20+20) ILGIS * plotis * aukštis (aukštis: dydis 40 uždarius du gabalus)

Galima pritaikyti

37

Pelėsių bazė mobili

Linijos presavimo štampo rėmas priima dovetail griovelio kreipiamąjį bėgį, kad būtų galima reguliuoti ir lanksčiai judėti

38

Po deformatoriaus

Tinkinkite pagal produkto struktūros specifikacijas

Švino rato laikymas

39

Traukos

Elektrinio valdymo sinchronizavimas

40

Traukos rato skersmuo mm

240 * 2 ¢

41

Traukos rato tipo griovelis/plokštumos tipas

U griovelis

42

Traukos ratų palaikymo sistema

Guolių atrama

43

Lizdų skaičius/lizdo skersmuo

6–7 straipsniai / R3mm

44

Lizdo kietumas

Traukos rato medžiaga GCr15, kietumas ≥HRC58-60o

45

Sukimo atstumo transformacijos realizavimas

PLC be galo kintamas greitis

46

Skaitiklio įtaisas

Vienas traukos rato galas yra arti jungiklio matuoklio

47

Elektroninių skaitiklių matuoklis

PLC elektroninis matuoklis, ekranas ekrane

48

Važiavimo būdas

Vienviečiai aktyvieji ir dvigubi traukos ratai

Uždaros eilutės eilutė

49

Juostelės kabelis

Servo variklio valdymas

50

Eilutės judėjimo režimas

Rutulinio varžto linija, PLC valdymo atbulinė eiga

51

Vertikalus/horizontalus reguliavimo ratas

Volelis turi R griovelį, guolio plieną

52

Uždarojo ryšio palaikymas

Priimantis "i-wheel" priima mechaninį pneumatinį viršutinį tipą

53

Įtempimo įtampa

Pakabinkite tuo sūpynės strypo pastovią įtempimo įtraukimo liniją.

54

Priimamojo I rato dydžio skersmuo (mm)

Klientas teikti

Važiuokite dinaminiu sistemos / elektros valdymo departamentu

55

Perdavimas

Nėra

56

Šeimininkas vairuotojas

Variklis varo cilindrą suktis

57

Pagrindinis variklis

Kintamo dažnio variklis (7,5 KW)

58

Traukos

Servo variklis

59

Užėmimo variklis

Dažnio konversijos variklis

60

Pagrindinio variklio sūkių dažnio valdymas

Keitiklis

61

Visiškas mašinos elektrinis valdymas

PLC programos valdymas

62

Ekranas

Jutiklinis ekranas
