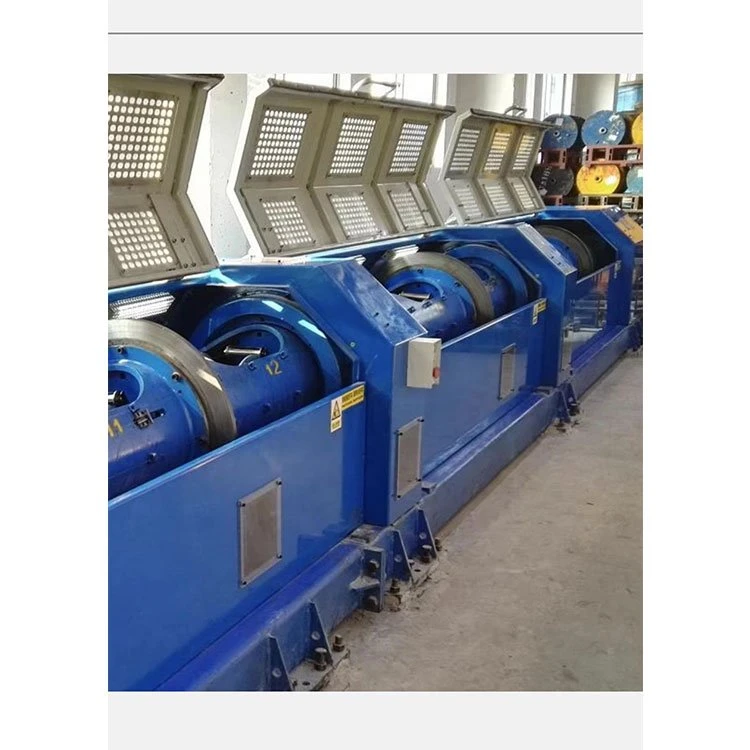

250/12 horizontaliųjų vamzdžių suvyniojimo mašina

Serijos numeris

Įsigytos įrangos pavadinimas

Bendri matmenys

modelis

Skaičius

Svoris

1

Didelio greičio vamzdžių suktuvas

Plotis 1000* aukštis 1300* ilgis 14800

12/250

5200 kg

Įrangos sudėtis

1, įranga sudaryta iš centrinės linijos, statinės, formavimo, traukos, įtraukimo linijos, elektrinės valdymo dalies;

Projektas

Serijos numeris

Įrangos struktūra

Įrenginio veikimo reikalavimai ir parametrai

pastaba

Šio darbo pagrindas gali ir ženšenis
Skaičius

1

Vielos skersmuo prieš sukant (mm)

0.8–2

2

Skersmuo po sukimo (mm)

2.5 ~ 5

3

Sukimo diapazonas (mm)

1-100

4

Įrangos greitis (RPM)

Maksimalus greitis 1800 RPM, darbinis greitis 1600 RPM, įrangos greičio reguliavimas gali būti nustatytas slaptažodžiu (PLC funkcijos valdymas)

5

Įrangos veikimo kryptis

Atsuktas į įrenginį, viela yra dešinėje pusėje

6

Sistemos sukimosi kryptis

S/Z

7

Vamzdžių sriegimo režimas

Sriegimas

8

Plieninės vielos stiprumo laipsnio diapazonas (Mpa)

600 ~ 2800

9

Sustokite, kai pasieksite iš anksto suplanuotą skaitiklio ilgį

Matavimo matuoklis pritaiko PLC automatinį sustabdymą ir matavimo matuoklį, skaitiklio tikslumas Mažesnis arba lygus 1,5 proc.

10

Įranga turi automatiškai sustoti, kai aptinkama nutrūkusi linija cilindro korpuso ir presavimo matricos srityje

Įranga turi atjungimo sustabdymo signalizaciją.

11

Apsauginio gaubto viduje sumontuotas LED apšvietimas

Smūgiams atsparių lempų ir žibintų paviršius turi būti apsaugotas, kad būtų išvengta susidūrimo su kitais objektais ir plienine viela.

12

skydas

Kiekvienas I-ratas atitinka stebėjimo langą. Matomas langas pagamintas iš grūdinto stiklo, o apsauginis gaubtas lanksčiai varstomas aukštyn ir žemyn besiūliu plieniniu vamzdžiu. Mašina gali būti nedelsiant sustabdyta, jei ji atidaroma Mažiau arba lygi 150 mm. Kai apsauginis dangtis atidarytas ir neužrakintas, platformą galima tik pajudinti, bet negalima normaliai paleisti. Maksimalus triukšmas yra 82 dB, išbandytas 1000 mm atstumu nuo apsauginio gaubto

Ištieskite centrinį laidą

Maitinimo tipas

nesisukantis

I rato pakėlimo sistema

Yra veleno tipo, guolio atramos mechaninė pastovaus įtempimo linija.

Slopinimo sistema

Naudokite specialų nusidėvėjimui atsparų lyno spyruoklinio varžto reguliavimą

Atpalaiduojančio I rato skersmens diapazonas (mm)

250 (pagal paklausėjo I-rato reikalavimus)

Cilindro viduje darbinis ratas kloja liniją

13

I rato pakėlimo sistema

Yra veleno tipo, guolio atramos mechaninis pastovaus įtempimo iškrovimas, įtempimo svyravimai yra mažesni nei 3 N, įtempimo diapazonas yra 30–80 N.

14

Slopinimo sistema

Naudokite specialų nusidėvėjimui atsparų lyno spyruoklinio varžto reguliavimą

15

Atpalaiduojančio I rato skersmens diapazonas (mm)

250 (pagal paklausėjo I-rato reikalavimus)

Cilindro dalis

16

I formos ratų skaičius kiekviename cilindre

3 * 4 mazgai =12

17

Cilindro laidų sistemos tipas

Kiekviename posūkyje įstatykite kreipiamąjį ratą, kad pravažiuotumėte liniją, ir įsitikinkite, kad plieninė viela neslystų tiesiant liniją.

18

Volframo karbido antgalio vidinis skersmuo išoriniam laidų tiesimui

Sriegimo antgalis pagamintas iš kieto lydinio YG8 medžiagos, kurios vidinis skersmuo yra 8 mm. Jis tvirtinamas priveržiant varžtais ir klijais, kad būtų užtikrintas patikimas tvirtinimas.

19

Laido išvestis Vielos dėklo kampas

Didžiausias kampas nuo vielos antgalio, esančio gėlių plokštės centre, iki vielos antgalio prie statinės sienelės neturi viršyti 30 laipsnių. Didžiausias dviejų nutrūkusių linijų kampas nuo pirmojo vamzdžio vielos išėjimo angos iki paskutinės cilindro vielos įvado neturi viršyti 25 laipsnių. Didžiausias nutrūkusių linijų kampas nuo antrojo vamzdžio vielos išėjimo antgalio iki atskyrimo disko vielos išleidimo angos neturi viršyti 25 laipsnių. Norint užtikrinti, kad plieninė viela neslystų nuo lydinio štampo, prie išleidimo angos arba lenkimo turi būti sumontuotas specialus lydinio štampas.

20

Cilindro atraminis guolis

Didelis guolis

Prekės ženklas NSK

21

Cilindro atramos didelis guolių tepimas

Suteptas tepalu, kiekvienas guolis sumontuotas ant guolio lizdo, darbinė temperatūra Mažiau nei 75 laipsniai

22

Guolių sėdynės konstrukcija

Kalusis ketus. (QT - 400)

23

Sienelės storis (mm)

Ne mažiau kaip 12 mm

24

Cilindrų sistemos dinaminė sistema

Išskiriamas stabdymas ir avarinis sustabdymas. Įprastas stabdymas turėtų būti sustabdytas po lėtėjimo, kurį galima pasiekti naudojant energijos suvartojimą stabdant ir kitais būdais. Įprastas stabdymo sustojus laikas yra trumpesnis nei 20 sekundžių, o avarinis stabdymas turi būti baigtas per 10 sekundžių. Po susidėvėjimo lengvai pakeičiamos stabdžių kaladėlės.

25

Vielos dėklo rėmas I-rato užraktas

Vielos dėklo rėme yra veleno guolis, kuris palaiko vertikalią pastovaus įtempimo išdėstymą, ir automatinio reguliavimo išdėstymo įtempimo įtaisas, užtikrinantis tolygų kiekvienos plieninės vielos ir gijos išdėstymą. Slopinimo įtempimo varžto reguliavimas, skirtas valdyti dešine ranka. Kiekvienas vielos padėklas gali patenkinti ø 250 I-rato gamybos poreikius.

26

I rato guolio režimas

Horizontalus atraminis laidas

27

I ratų slopinimas vielos dėkle

Automatinis vielos įtempimo įtaiso reguliavimas, užtikrinkite, kad kiekviena plieninė viela būtų vienoda linija. I ratas ant linijos, amortizacinis diržas sumontuotas spyruokle, amortizatoriaus įtempimo varžto reguliavimas, kad būtų galima valdyti dešine ranka.

28

Nutrūkusios linijos aptikimo įrenginys

Lūžio linijos signalizacija, PLC programos valdymas.

29

Lygiagretus cilindro dizainas

Statinės korpusas yra išorinė sriegio linija, todėl įsitikinkite, kad plieninė viela nuo statinės korpuso išėjimo angos iki presavimo štampėlio uždarymo angos yra vienoda ir nėra skersinio lenkimo reiškinio, o didžiausias lankstymo kampas tarp vamzdžio išleidimo angos. statinės korpusas ir vielos plokštės išėjimo anga neturi viršyti 25 laipsnių.

30

Priimančioji bazė

Sekcijos plienas plius plienas plius betonas

31

Veleno pavaros dėžė

Be veleno pavara

Į formos sritį
Domenas

32

Vielos dėklo skylių paskirstymas

12 skylučių rinkinys. Kiekvienas vielinio snapelio komplektas pagamintas iš kieto lydinio YG6X medžiagos, kurio vidinis skersmuo yra 8 mm, ir tvirtinamas klijais, kad būtų užtikrintas patikimas fiksavimas.

33

Priešdeformacinis aparatas

Bajoneto montavimas rezervuojamas ir pritaikytas pagal gaminio struktūros specifikacijas

34

Presavimo štampėlio uždarymo kampas

25 laipsnių ar mažiau

35

Presavimo linijos štampo laikiklio konstrukcija

Slėgio spyruoklė reguliuoja slėgį

36

Presavimo štampo dydis

100*50*(25 plius 25) L * P * A (aukštis: 50 dydis, kai uždaromos dvi dalys)

Galima pritaikyti

37

Mobilus formos pagrindas

Linijos presavimo štampo rėmas turi kreipiamąjį bėgelį su grioveliu, kad būtų galima lanksčiai reguliuoti ir judėti

38

Po deformatoriaus

Tinkinkite pagal gaminio struktūros specifikacijas

Laikantis švino ratą

39

trauka

Elektros valdymo sinchronizavimas

40

Traukos rato skersmuo mm

460 * 2 ￠

41

Traukos rato tipo griovelio/plokštumos tipas

U griovelis

42

Traukos ratų palaikymo sistema

Guolio atrama

43

Plyšių skaičius / lizdo skersmuo

8–9 straipsniai / R3mm

44

Plyšio kietumas

Traukos rato medžiaga GCr15, kietumas Didesnis arba lygus HRC58-60o

45

Sukimo nuotolio transformacijos realizavimas

PLC neribotas greitis

46

Skaitiklio įtaisas

Vienas traukos rato galas yra arti jungiklio matuoklio

47

Elektroninis skaitiklio matuoklis

PLC elektroninis matuoklis, ekranas ekrane

48

Važiavimo būdas

Pavieniai aktyvūs ir dvigubi traukos ratai

Uždaryta eilutė

49

Juostinis kabelis

Servo variklio valdymas

50

Eilučių judėjimo režimas

Rutulinio sraigto linija, PLC valdymo reversas

51

Vertikalus/horizontalus reguliavimo ratas

Volelis turi R griovelį, guolis plieninis

52

Uždarosios linijos palaikymas

Priimamasis i-ratas turi mechaninį pneumatinį viršutinį tipą

53

Paėmimo įtampa

Magnetinės miltelinės sankabos pastovus įtempimas atitraukiamas.

54

Priėmimo rato dydis (mm)

Klientas pateikti

Pavaros dinaminis Sistemos / elektros valdymo skyrius

55

užkrato pernešimas

Nėra

56

Priimančioji vairuotojas

Variklis verčia cilindrą suktis

57

Pagrindinis variklis

Kintamo dažnio variklis (18,5 kW)

58

trauka

Dažnio keitimo variklis

59

Paėmimo variklis

Dažnio keitimo variklis

60

Pagrindinio variklio greičio reguliavimas

Inverteris

61

Pilnas mašinos elektrinis valdymas

PLC programos valdymas

62

ekranas

Liečiamas ekranas
