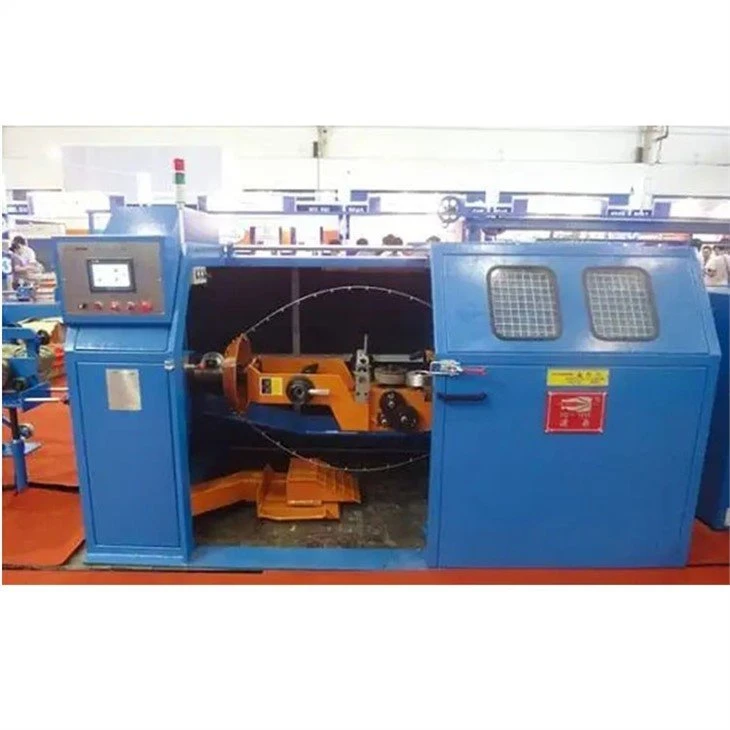

50/3 horizontaliųjų vamzdžių suvyniojimo mašina
Mašina naudojama visų rūšių šarvuočių klojimui. skerspjūvio šerdies guminis kabelis, maitinimo kabelis, valdymo kabelis ir įkrovimo polių kabelio gamybos procesas. su užpildymo funkcija. 2 TAIKYMAS: Naudojamas 7,12 ir 19 laidų suvyniojimui su 100 % sukimu atgal.
Aprašymas
Kas yra 50/3 horizontaliųjų vamzdžių suvyniojimo mašina
Mašina naudojama visų rūšių šarvuočių klojimui. skerspjūvio šerdies guminis kabelis, maitinimo kabelis, valdymo kabelis ir įkrovimo polių kabelio gamybos procesas. su užpildymo funkcija. 2 TAIKYMAS: Naudojamas 7,12 ir 19 laidų suvyniojimui su 100 % sukimu atgal.
50/3 horizontalių vamzdžių suvyniojimo mašinos pranašumai
Efektyvumo didinimas
Vienas iš pagrindinių vamzdinių vytinimo staklių privalumų yra jų galimybė žymiai padidinti gamybos efektyvumą. Automatizuodami suvyniojimo procesą ir sumažindami žmogaus įsikišimą, šios mašinos gali gaminti vielą daug greičiau nei tradiciniai metodai. Tai ne tik sumažina gamybos laiką, bet ir sumažina gamybos sąnaudas, todėl vamzdinės sruogų vyniojimo mašinos yra ekonomiškas sprendimas vielos gamintojams.
Kokybės gerinimas
Vamzdinės suvyniojimo mašinos ne tik padidina efektyvumą, bet ir pagerina bendrą pagamintos vielos kokybę. Tikslus šių mašinų valdymas užtikrina, kad kiekviena vielos juosta būtų vienodo storio ir tankio, todėl galutinis produktas yra aukštesnės kokybės. Šis nuoseklumo lygis yra labai svarbus pramonės šakose, kuriose net menkiausias nukrypimas gali turėti rimtų pasekmių.
Padidintas lankstumas
Kitas vamzdinių sruogų vyniojimo staklių privalumas yra jų lankstumas, prisitaikant prie įvairių dydžių ir medžiagų. Nesvarbu, ar dirbate su varine, aliuminiu ar plienine viela, šios mašinos gali lengvai prisitaikyti prie skirtingų specifikacijų ir duoti aukštos kokybės rezultatus. Dėl šio universalumo vamzdinės sruogų vyniojimo mašinos yra universalus įrankis gamintojams, norintiems paįvairinti savo produktų pasiūlą.
Verpsčių skaičius: 1
Vielos dydis MM: 0.2-1.8
Valdiklis: kelių ašių judesio valdymo kortelė
Pagrindinis variklis: 1,5 kW servo variklis
Barstymo variklis: 400 W servo variklis
Tai speciali variklio statoriaus apvijos mašina, daugiausia skirta automobilių ir motociklų magnetams, pramoniniams ventiliatoriams, golfo vežimėliams, balansinių automobilių ritėms, aukščiausios klasės vežimėliams, dideliems dronų varikliams ir kt.
Tinka automobilių vandens siurblių variklių, kompiuterių ventiliatorių aušinimo variklių, pramoninių ventiliatorių, dronų variklių ir kt.
Kelių ašių judesio valdymo kortelė naudojama darbui su jutikliniu ekranu, valdiklio duomenys išsaugomi visam laikui, o gaminio nustatymo duomenis galima valdyti U disku.
„Double Twist Stranding“ mašina
Įsigytos įrangos pavadinimas: Didelės spartos vamzdinis suktuvas
Bendri matmenys: plotis 1000* aukštis 1300* ilgis 6800
Modelis: 6/165
50/6 horizontaliųjų vamzdžių suvyniojimo mašina
Ašies stabdymo tikslumas: pliusas arba minusas 0,5 laipsnio
Taikomas vielos skersmuo: 0,02 mm-0,5 mm
Maksimalus posūkio skersmuo: 60 mm
maksimalus plotis: 80 mm
80/3 horizontaliųjų vamzdžių suvyniojimo mašina
Jis tinka mikro variklių, tokių kaip automobiliai, motociklų starteriniai varikliai, automobilių šildytuvo varikliai, alyvos siurblių varikliai, elektrinių įrankių varikliai ir kt., rotoriaus apvijoms apvynioti.
80/6 horizontaliųjų vamzdžių suvyniojimo mašina
Šis modelis yra automatinis, taip pat reikalingas rankinis valdymas, o greitis yra didelis.
120/3 horizontaliųjų vamzdžių suvyniojimo mašina
Ši įranga yra susukta pora laidų pynimų, skirtų vielos apdirbimo pramonėje, tinkama ritinių vyniojimo pramonėje, pavyzdžiui, elektroninių laidų, apvijų laidų, pintų izoliacinių laidų ir kompiuterių jungiamųjų laidų.
Kodėl verta rinktis mus
Vieno langelio paslauga
Pažadame suteikti jums greičiausią atsakymą, geriausią kainą, geriausią kokybę ir išsamiausią aptarnavimą po pardavimo.
Konkurencinga kainodara
Siūlome konkurencingas savo paslaugų kainas, neprarandant kokybės. Mūsų kainos yra skaidrios ir netikime paslėptais mokesčiais ar mokesčiais.
Ekspertizė ir patirtis
Mūsų ekspertų komanda turi ilgametę patirtį teikiant aukštos kokybės paslaugas savo klientams. Mes samdome tik geriausius specialistus, kurie turi pasitvirtinusių rezultatų.
Klientų pasitenkinimas
Teikiame aukštos kokybės paslaugas, kurios viršija mūsų klientų lūkesčius. Stengiamės užtikrinti, kad mūsų klientai būtų patenkinti mūsų paslaugomis ir glaudžiai bendradarbiaujame su jais, kad būtų patenkinti jų poreikiai.
Pažangiausios technologijos
Siekdami teikti aukštos kokybės paslaugas, naudojame naujausias technologijas ir įrankius. Mūsų komanda yra gerai susipažinusi su technologijomis ir pažanga bei jas naudoja siekdama geriausių rezultatų.
Aukštos kokybės produktai
Visuomet į pirmą vietą teikiame klientų poreikius ir lūkesčius, tobulėjame, nuolat tobulėjame, ieškome visų galimybių padaryti geriau, patenkinti klientams jų lūkesčius dėl kokybiškų produktų, bet kuriuo metu suteikti klientams labiausiai patenkinamą paslaugą.
Prognozuojamu laikotarpiu tikimasi, kad pasaulinė vamzdinių sruogų vyniojimo staklių rinka greitai uždirbs CAGR. Didėjanti vamzdinių sijų mašinų paklausa automobilių, elektronikos ir telekomunikacijų pramonėje bei didėjanti energiją taupančių, ekonomiškų ir patikimų sprendimų paklausa yra veiksniai, skatinantys rinkos pajamų augimą.
Vamzdžių suvyniojimo mašinos yra universalios ir gali būti naudojamos aliuminio (Al), vario (Cu), plieno ir Aldrey vielų suvyniojimui. Be to, didėjanti elektrinių transporto priemonių (EV) paklausa automobilių pramonėje yra dar vienas svarbus veiksnys, skatinantis rinkos pajamų augimą. Vamzdžių sujungimo mašinos atlieka lemiamą vaidmenį tenkinant šiuos aukštos kokybės ir veiksmingos elektros instaliacijos poreikius automobilių pramonėje.
Optinio įžeminimo laido (OPWG) ir šviesolaidinių povandeninių kabelių gamybos staklės yra svarbios šiuolaikinėje ryšių sistemoje, kuri yra svarbi telekomunikacijų ir elektronikos pramonei kabelių gamyba.
Kokios yra dažniausiai naudojamos suvyniojimo mašinos
Gamybos įranga, kuri užbaigia sruogų funkciją sukamuoju vamzdinio besisukančio korpuso judesiu. Ant pasukamo korpuso ašies sumontuotas plūduriuojantis rėmas, skirtas kiekvienai išmokėjimo ritei pastatyti. Dėl atsipirkimo pavaros plūduriuojantis rėmas tik siūbuoja ir nesisuka. Vielos paėmimo įtaisas sumontuotas pasukamo korpuso išorėje. Paprastai vamzdinė suvyniojimo mašina turi 1+ yra 6 išmokėjimo ritės, yra 1+12 apmokėjimo ritės, vamzdinė suvyniojimo mašina tinka 7 ir 19 (antrinio suvyniojimo) mažo dydžio gamybai. laidžios šerdys. Skerspjūvis po suvyniojimo skiriasi priklausomai nuo modelio, G200 tipas, paprastai iki 35 mm2, G400 tipas, paprastai iki 70 mm2, o didesnis nei 70 mm2 retai gaminamas vamzdinėmis sruogomis mašinomis.
Dėl rėmo tipo konstrukcijos centrinė ašis neapkraunama ritės svorio, įranga pasižymi dideliu standumu ir stiprumu, geromis bendromis savybėmis ir mažu apsisukimo spinduliu, todėl gamybos greitis yra didelis. Rėmo suktuvo negalima pasukti atgal. Sukant vielą, viena viela dėl sukimo sukurs vidinį įtempį, dėl kurio didelio stiprumo kieta apvali viela susukama nestandžiai ir lengvai atsipalaiduoja. Todėl kai kurios rėmo suvyniojimo mašinos įrengia išankstinio deformavimo įtaisą prieš suvyniojimo narvą, kad pašalintų vidinį vieno laido įtempį. Įtempimo valdymas atliekamas naudojant mechaninę trintį arba pneumatinius ir tt, o viršutinėje plokštėje naudojamas elektrinis sliekinio rato tipo greitas užveržimas arba rankinis rankinis rato suspaudimas. Taip pat yra tų, kuriuose yra centralizuotas viršutinis ir apatinis disko įrenginys.
Dėl labai didelio sukimo spindulio ir sudėtingos atsukimo įtaiso struktūros, narvelio sukimo mašinos gamybos greitis yra ribotas. Jis gali būti susuktas arba nesusuktas, todėl tinka įvairioms izoliuotoms laidų gysloms. Geras įtempimo valdymas gali suteikti visišką jo naudojimo efektą naudojimo metu, be to, jis tapo labai geru mechaniniu laidų gamybos įrenginiu. Ir šio gaminio naudojimo efektyvumą pripažino ir gyrė daugelis žmonių. , Naudojant jį siekiant suteikti geresnį pranašumą, naudojimo sritis tampa vis platesnė, taikymo procese jis gali geriau patenkinti naudojimo poreikius ir tapo labai dažnu pranašesniu produktu. naudojamas dabar. .
Gamybos įranga, kuri užbaigia sukimo funkciją sukant gervę. Kiekvienos atsiskaitymo ritės konsolinis velenas turi būti sumontuotas simetriškai aplink besisukančios gervės ašį pagal tam tikras taisykles, tai yra, ant besisukančios gervės išorinio perimetro. Kiekvienos išmokėjimo ritės ašis yra lygiagreti besisukančios gervės ašiai, o kiekviena išmokėjimo ritė sukasi kartu su gerve. judėjimas. Yra vertikalios ir horizontalios.
Gamybos įranga, kuri sukant standžias kartuves užbaigia suvyniojimo funkciją. Laikiklis, skirtas dėti kiekvieną išmokėjimo ritę, yra pritvirtintas prie kartuvių ir negali plūduriuoti. Kadangi išmokėjimo ritės laikiklis yra šakės formos, jis pavadintas. Paprastai yra keletas sekcijų, įprastos yra 3 sekcijos ir 5 sekcijos, kurios yra paprastesnės už narvelio vyniojimo mašinas ir turi panašų gamybos pajėgumą, kurią galima pamatyti tik didelėse ir vidutinėse laidų ir kabelių gamyklose.
Kokie yra vamzdinės sijos mašinos veikimo žingsniai
Įjunkite maitinimą, patikrinkite, ar paleidimo ir sustabdymo veiksmai yra patikimi, tada patikrinkite, ar lėtas veikimas yra normalus.
Prieš įdėdami ritę į statinės ritės rėmą, ištraukite spyruoklinį fiksavimo kaištį ant ritės rėmo rėmo ir nuimkite ritės veleną nuo ritės rėmo. Tada įdėkite jį į ritės veleno angą, užfiksuokite fiksavimo kaištį, pastatykite cilindrą į horizontalią padėtį ir kranu pakelkite ritę į ritės rėmą.
Paimkite vieną vielą iš ritės, perkiškite vielos galvutę per trumpą geležinės šerdies veleną ritės viršuje ir perkiškite per vielos antgalį ant atraminės plokštės ir vielą ant statinės sienelės. Išilgai rato sienelės išveskite iš cilindro galinės dalies, praveskite per kūginės sriegimo ritės štampavimo angą ir tada nuveskite į tempimo štampavimo lizdą. Kiekviena ritė eina šiuo keliu, kad atliktų tą pačią seką. Apsauginis dangtelis turi būti uždarytas, kitaip mašina neveiks.
Pririškite laidus ir vielinį lyną prie laido ir pritvirtinkite formą ant paėmimo ritės, penkis kartus apvynioję nuo štampo lizdo paviršiaus;
Apvyniokite pakavimo medžiagą ant ritės eilės tvarka viršutiniu vyniojimo diržu, o naudojama medžiaga turi būti didesnė už pakuojamą medžiagą.
Užpildo medžiaga: užpildymo medžiagos jungtis reikia padalyti į mažas sruogas ir tam tikru atstumu surišti mazgus, kad būtų išvengta vietinio išorinio skersmens padidėjimo. Išoriniam šerdies apvalkalui reikia, kad šerdies apvalkalas būtų sandariai suvyniotas, nenuluptas, nepadengtas izoliuotas laidas, o šerdies apvalkalo jungtis būtų lygi ir apvali.
Įspėkite vietoje dirbančius darbuotojus, kad jie paliktų pavojingą zoną, paleiskite mašiną, apvyniokite suvytą laidą aplink traukos ratą 6-8 apsisukimų, tada sustabdykite mašiną ir nuimkite laidą. Nuimkite 3-4 virvės apsisukimų nuo tuščiosios eigos, perkiškite lyno galą per lyno vyniojimo rėmą, įkiškite į priėmimo ritės angą ir pritvirtinkite vinimis.
Pagal efektyvų priėmimo ritės plotį sureguliuokite vielos išdėstymo įtaisą ir paleiskite paėmimo sukimo momento variklį, kad trosas būtų įtemptas;
Jei gedimo nėra, paleiskite mašiną lėtai ir palaipsniui pasiekite darbinį greitį.
Pagrindiniai vielos sukimo mašinos komponentai yra: varomoji dalis, reguliavimo dalis, vielos sukimo dalis, valdymo dalis ir apsauginė dalis. Varomąją dalį sudaro variklis, reduktorius, sankaba ir kt., reguliavimo dalis apima transmisijos grandinę, pjaustytuvą, padėties reguliatorių ir kt., vielos sukimo dalį sudaro sukimo rėmas, apvijos būgnas ir gervė ir kt., valdymo dalyje yra greičio reguliatorius, skaitiklis, valdymo skydelis ir tt, o apsauginėje dalyje yra ribinis jungiklis, avarinio sustabdymo mygtukas ir tt Vielos sukimo mašina gali pasiekti skirtingus laido sukimo proceso reikalavimus pagal skirtingus vielos sukimo būdus, vielos sukimo mechanines konstrukcijas ir elektrines valdymo sistemas.
Pramonės srityje mechaninių gaminių pritaikymas yra labai paprastas ir patogus. Šių mašinų ir įrangos naudojimas taip pat skirtas pagerinti mūsų darbo efektyvumą ir sutrumpinti darbo laiką. Žinoma, šių mašinų veikimas taip pat rodo mūsų visuomenės raidą ir pažangą. Nes sparčiai tobulėjant pasaulio mokslui ir technologijoms, apdirbimo technologija žmonėms tapo vis labiau pažįstama, o ekologiška gamyba itin vertinama. Todėl vamzdinių vytinimo staklių, kaip elektros mašinų, naudojimas energetikos pramonėje taip pat yra labai svarbus. Ir kad ir kokį gaminį pasirinktume, rinkdamiesi keliame labai griežtus reikalavimus jo kokybei, nes tai susiję ne tik su saugiu įrangos naudojimu, bet ir su mašina dirbančio personalo apsauga, o dėl to, kad tik gaminiai su geru kokybę galima naudoti drąsiai. Todėl prieš naudodami pirmiausia turite įsigyti geros kokybės gaminį, kuris yra pirmasis pasirinkimas, kad ir kur jis būtų, o tada išmokti teisingą jo veikimo būdą. Tada eksploatavimo procese turite veikti pagal gaminio procesą, kad geriau užtikrintumėte saugią gamybą, taip pat pagal vamzdinės sruogos mašinos veikimo ir proceso taisykles. Tada, montuodami vamzdinę suvyniojimo mašiną, visų pirma, montuodami atsiskaitymo ritę, turite ištraukti varinės vielos laikymo laidą ir išmokėjimo stovą prie pagrindinio įrenginio vielos galo ir įeiti į mašiną per transmisija. Ir vienas dalykas, į kurį turime atkreipti ypatingą dėmesį, yra tai, kad viena iš čia esančių linijų turi būti eksportuojama per skaitiklį. Jei nustatoma, kad naudojimo metu jis nepraėjo, įjungus matuoklį, jis nerodys jokios vertės. Bet kokia mašina prieš naudojimą turi būti naudojama ir eksploatuojama pagal instrukcijas. Tokiu būdu tai nepadarys tam tikros žalos gaminiui, veikimas yra ypač patogus, be to, garantuojamas operatoriaus saugumas.
Horizontaliųjų vamzdžių vyniojimo mašinos kasdienės priežiūros metodai
Valymas ir priežiūra
Reguliarus valymas ir priežiūra yra labai svarbūs vyniojimo mašinai. Prieš paleidžiant mašiną, visas sruogų vyniojimo mašinos dalis reikia kruopščiai nuvalyti, kad būtų pašalintos šiukšlės ir dulkės, kad būtų užtikrinta, jog sruogos mašina yra geros būklės. Ypatingas dėmesys turėtų būti skiriamas vyniojimo mašinos elektrinei valdymo dėžei, kuri turi būti sausa, o plastikinių vamzdžių ir įvairių linijų sujungimo vietos turi būti išvalytos. Be to, plotas aplink sruogų mašiną taip pat turi būti sausas ir tvarkingas, o durys, langai ir žemės dulkės turi būti nuvalytos bet kuriuo metu.
Tepimas ir priežiūra
Normaliai veikiant sruogų vyniojimo mašinai, taip pat labai svarbu tinkamai sutepti ir prižiūrėti. Sriegio mašinos tepimo darbai gali būti atliekami rankiniu būdu, automatiškai ir hidrauliškai. Įvairių dalių tepimo taškai turi būti reguliariai sutepti pagal vadovo reikalavimus. Ypač svarbu atkreipti dėmesį į tai, kad naudojant tepalinę alyvą turi būti laikomasi taisyklių ir nenaudokite tepalinės alyvos, kurios galiojimo laikas pasibaigęs. Be to, reguliarus filtrų keitimas ir tepimo vamzdžių valymas taip pat yra svarbūs sutepimo ir priežiūros mašinos darbai.
Saugos patikrinimas
Saugos patikrinimas yra svarbi kasdieninės sijos mašinos priežiūros dalis. Prieš naudojant sruogų vyniojimo mašiną, reikia patikrinti įvairius sruogų vyniojimo mašinos komponentus, kad įsitikintumėte, jog vyniojimo mašinos veikimas yra saugus. Ypatingas dėmesys turėtų būti skiriamas elektros saugai, reikia patikrinti maitinimo laidus, kabelius, jungiklius, jungtis ir lempas. Be to, labai svarbus yra ir hidraulinės sistemos saugos patikrinimas, o hidraulinės alyvos bakas, alyvos vamzdis, alyvos vamzdžio jungtis, solenoidinis vožtuvas, alyvos slėgio matuoklis ir kiti komponentai turėtų būti patikrinti, ar jie yra normalūs.
Jiangsu Lianming Equipment Technology Co., Ltd. buvo įkurta 2019 m. Ji pradėjo kurti ir gaminti 165-6 įrangos modelius. Ji tapo aukštųjų technologijų įmone, turinti daugybę nepriklausomų tyrimų ir plėtros, produktų gamybos ir pardavimo; įmonės institucinis personalas yra kokybiškas ir motyvuotas. Produktas pasižymi dideliu techniniu turiniu ir išdrįsta diegti naujoves. Kokybės valdymo sistema yra tobula, o aptarnavimas po pardavimo yra geras. Profesionali talentų komanda, nuo įprastų plieninių vielinių lynų kūrimo iki medicininės virvės, automobilio stoglangio mašinos lyno, automobilių lyno. Įmonė laikosi verslo principo „pirmiausia paslauga, pirmiausia klientas“ ir verslo filosofijos „pirmiausia kokybė, nuolatinės naujovės“, siekdama patenkinti klientus aukštos kokybės produktais ir nepriekaištingu aptarnavimu po pardavimo!
DUK
