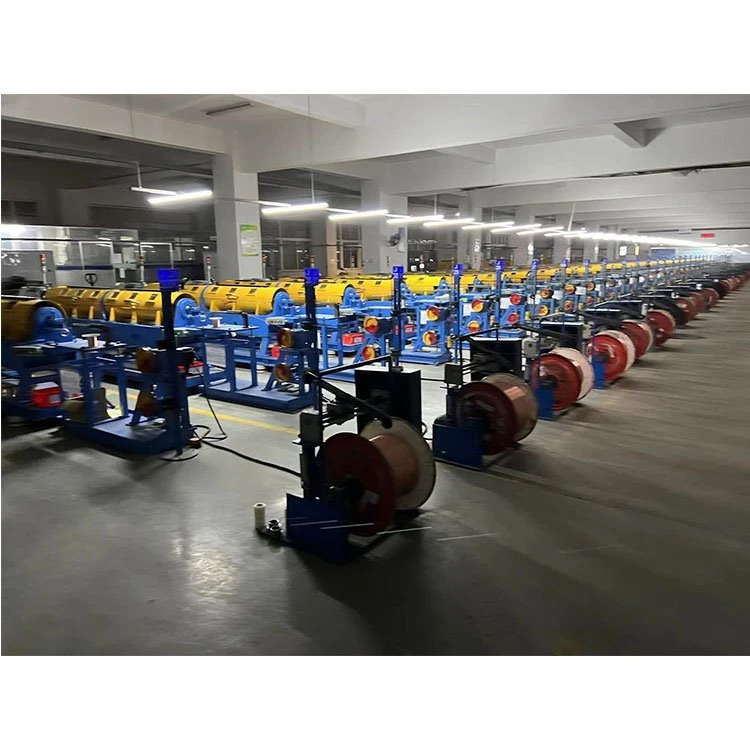

120/12 horizontaliųjų vamzdžių suvyniojimo mašina

Naudokite

Jis tinka duomenų kabeliams (penktos, šeštos, septintos kategorijos) ir aukšto dažnio kabeliams, kompiuterių kabeliams, maitinimo kabeliams ir kitiems daugiagysčiams kabeliams bei sinchroninėms juostoms.

Veikimo charakteristikos

Pagrindinė HD-800 konsolės vienos gervės mašina turi konsolinę struktūrą, kurią sudaro PLC programa ir dažnio keitimo greičio valdymas bei pneumatinis valdymas. , užtikrinti vienodą troso įtempimą; siekiant užtikrinti geometrinės struktūros stabilumą po laidų, naudojama vieno mygtuko kabelio konstrukcija, o didelio skersmens vairo kreipiamasis ratas suprojektuotas taip, kad būtų sumažintas lenkimas ir nedideli nuostoliai; Vielos ritės judėjimas, norint paimti ir paimti vielą, ir vielos ritės judesys atgal, naudojant dvigubą mechaninės jungties ir elektrinio prietaiso valdymą, užtikrina puikų įrenginio sinchronizavimą iš keturių paleidimo būsenų, normalus veikimas, lėtas sustabdymas ir avarinis sustabdymas. Stabilios charakteristikos; stabilus visos mašinos veikimas, paprastas valdymas, kad būtų užtikrintas puikus gaminio veikimas.

Visa sistema

1. Įrenginio orientacija: iš kairės į dešinę → iš dešinės į atitraukimą

2. Įrangos maitinimas: 380V/50HZ

3. Dažymas: dangaus mėlynas (gali būti pagamintas pagal kliento reikalavimus)

Įrangos sudėtis

1. Akių formos ir matuoklio surinkimo stovo-----------------------------1 rinkinys (standartinis)

2. Φ800 konsolės vieno sukimo mašinos pagrindinis variklis ------------- 1 (standartinis)

(1) Suvytos vielos skersmuo: didžiausias Φ20 mm

(2) Taikomas šerdies laido išorinis skersmuo: Φ1.0mm-4.0mm

(3) Sukimo atstumo diapazonas: 30 mm{2}} mm

(4) Pagrindinis variklis: 15 AG variklis ir dažnio keitimo greičio reguliavimas

(5) Paėmimo variklis: 5,5 AG variklis ir diferencialas

(6) Kabelio variklis: 1 AG variklis su reduktoriumi

(7) Ritės pakėlimas: elektrohidraulinis keltuvas

(8) Greitis: 0~700/min, normalus greitis 600 PRM/min

(9) Matmenys: (I × P × A) 380 × 172 × 178 cm

(10) Svoris: 5500KG

(11) Priimamosios ritės skersmuo: Φ800 mm x 600 mm x Φ80 mm (matmenis pateikia naudotojas)

3. PLC kompiuterio valdymo dėžutės -------------------------------- 1 rinkinys (standartinis)

(1) Elektroninė valdymo dalis: PLC: Siemens sistema,

(2) Žmogaus ir mašinos sąsaja: Taiwan Wellun 7 coliai,

4. Centrinio vyniojimo mašinos --------------------------------------- 1 rinkinys (pasirinktinai)

5. Šoninio surišimo mašinos --------------------------------------- 1 rinkinys (pasirenkama) atitikmuo)

6. 12 dviejų eilių pasyvaus įtempimo stelažų--------------------1 (pasirinktinai)

7. HD-500 dvigalvis automatinis atsiskaitymo aparatas ---------------------- 1 (pasirenkamas)

8. HD-500 atsukimo ir atsiskaitymo mašinos ---------------------------- 1 rinkinys (pasirenkama)
